        6~35kV 交聯聚乙烯絕緣電力電纜

        信息來源:河南黃河線纜有限公司    發布時間:2016-03-31

        一、產品簡介

                  交聯聚乙烯絕緣電力電纜是采用化學方法或物理方法,使聚乙烯分子由線型分子結構轉變?yōu)槿S網狀結構,由熱塑性的聚乙烯變成熱固性的交聯聚乙烯,從而提高了聚乙烯的耐老化性能、機械性能和耐環境能力,并保持了優良的電氣性能。
         交聯聚乙烯絕緣電力電纜導體的允許長期最高溫為900℃,且具有重量輕、結構簡單、使用方便、耐化學腐蝕和敷設不受落差限制等優點。



        二、產品標準

                   本產品按GB/T12706-2008《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產,同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。


        三、適用范圍

                   本產品適用于工頻額定電壓3.6/6kv~26/35kv輸配電線路作配送電能子用。


        四、使用特性


        ◇工頻額定電壓UO/U為3.6/6KV~26/35kV;
                ◇電纜導體的最高允許工作溫度為90℃;
                ◇短路時(最長持續時間不超過5秒)電纜導體的最高溫度不超過250℃;
                ◇電纜敷設時環境溫度應不低于0℃;
                ◇單芯電纜允許彎曲半徑為20(D+d)±5%;
                ◇多芯電纜允許彎曲半徑為15(D+d)±5%


        五、電纜額定電壓的選擇

                電纜的額定電壓應適合于電纜系統的運行狀況,用U0/U(Um)kV表示:
                U0-電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓;
                U-電纜設計用的導體間的額定工頻電壓;
                Um-設備可承受的“最高系統電壓”的最大值。

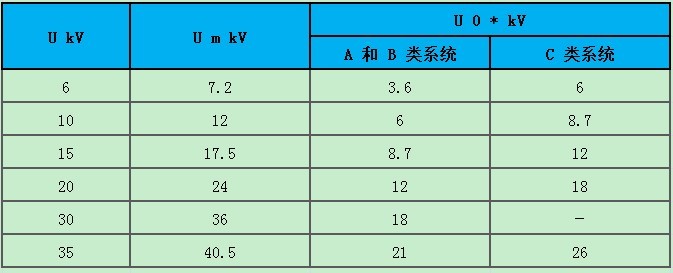

                三相系統用電纜的U0值推薦如下表:



                A類系統──該類系統任何一相導體與地和接地導體接觸時,能在1min內與系統分離;
                B類系統──該類系統僅包括單相接地故障短時運行的條件,接地故障時間應不超過1h, 但在任何情況下,最長不超過8h每年接地故障總持續時間不超過125h;
                C類系統──不屬于A類、B類的系統。

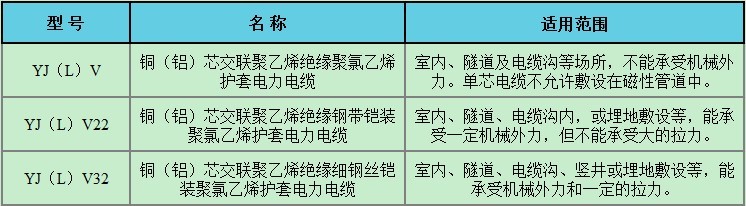

        六、電纜的型號、名稱及使用范圍

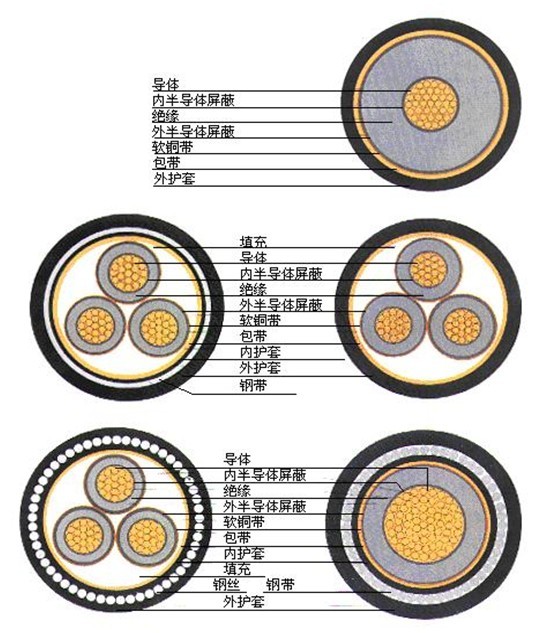

        七、產品結構示意圖


        八、電纜敷設運行條件


                1、電纜導體的長期最高允許工作溫度:90℃
                2、周?chē)h(huán)境溫度:40℃
                3、土壤溫度:20℃
                4、土壤熱阻系數:1.0V.m/W
                5、埋設深度:0.8m
