0.6/1kV交聯聚乙烯絕緣預分支電纜

信息來源：河南黃河線纜有限公司發布時間：2016-03-31

一、產品簡介

為了適應住宅建筑的發展，綜合廣大電氣設計人員提供的寶貴意見，我公司在單芯預制分支電纜的基礎上，開發了新一代三相五線的多芯預制分支電纜系列產品，主要應用于多層建筑的照明系統。由于多芯電纜外觀大，重量重，制作預制分支電纜時外徑更大，這樣會造成敷設困難，因此我公司目前生產的最大多芯預制分支電纜限制在400mm²及以下的產品，品種有阻燃、清潔型、耐火型等不同規格。多芯預制分支電纜的主要截面在6mm²～50mm²時，分支線截面為24 mm²、25 mm²時，可多芯預制單芯分支電纜；若分支線截面為35 mm²、50 mm²時，可多芯預制單芯分支電纜；主要截面在70 mm²、240 mm²時，分支截面為4 mm²、50 mm²時，可多芯預制多芯分支電纜，若分支截面大于50 mm²可選用多芯預制單芯分支電纜。主電纜可雙芯，三芯，四芯和五芯，分支線也可分為雙芯，三芯，四芯，五芯等隨意組合。多芯預制分支電纜的截流量與多芯電纜一樣，安裝方式與多芯電纜相似。

二、產品標準

        本產品按JB/047-2002《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產。

三、適用范圍

        本產品適用于工頻額定電壓0.6/1KV及以下配電線路做配送電能之用。

四、使用特性

    ◇工頻額定電壓UO/U為0.6/1KV
    ◇PVC絕緣電纜導體的最高允許工作溫度為70℃，XLPE絕緣電纜導體的最高允許工作溫度為90℃
    ◇短路時（最長持續時間不超過5S）PVC電纜導體的最高溫度不超過160℃，XLPE電纜導體的最高溫度不超過250℃
    ◇電纜敷設時環境溫度應不低于0℃
    ◇電纜彎曲半徑不小于電纜外徑15倍
    ◇電纜的主干線和分支線符合相應型號規格的單芯電力電纜的要求
    ◇主干電纜無接頭、連續性好，大大減少故障點
    ◇采用工廠預制方式可大幅度減輕現場施工強度，縮短施工敷設時間
    ◇縮小敷設占用空間，可與其它管道共同敷設
    ◇分支部采用密封接頭，長期免維護、免保養

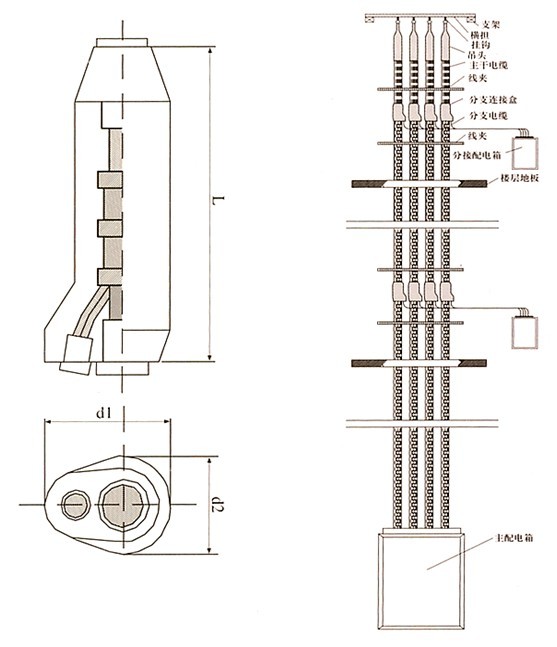

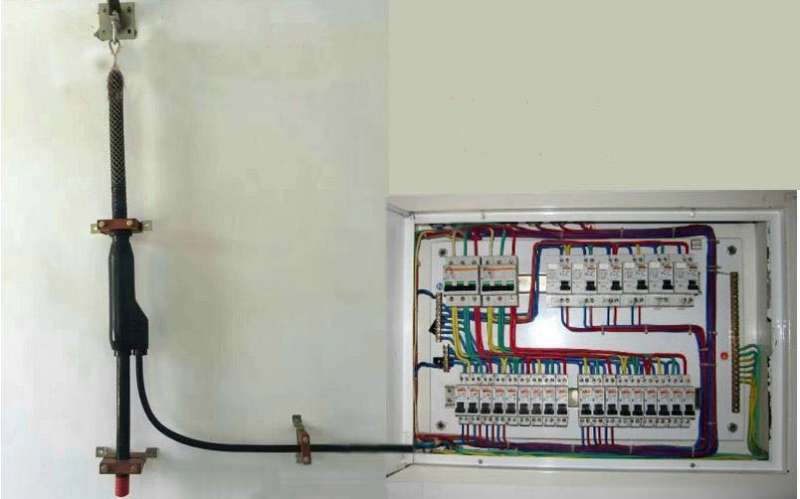

五、分支連接盒結構示意圖、安裝示意圖

六、訂貨須知

為了設計您需要的分支電纜,請?zhí)峁┫铝匈Y料:

    1、系統圖System figure 垂直主電纜和各分支電纜的長度，分支連接的布置。
    2、配電系統Distributing system 單相雙線，單相三線，3相3線，3相4線和3相5線。
    3、垂直主電纜（XLPE/PVC電纜）電纜型號、單芯或單芯擰絞型、導線尺寸、需用直通連接或不需。
    4、分支電纜（XLPE/PVC單芯電纜）導線尺寸。
    5、敷設方法--從地面上拉起或由樓頂拉下。
    6、上端支承--用或不用電纜夾裝置或懸吊絕緣裝置。
    7、附件--夾具、托架等。
    8、電纜盤具--允許的電纜盤具尺寸和毛重。
    9、其它您認為需要的項目。

七、敷設施工方法

垂直干線的預制組裝方式分支電纜，一般應按以下要領進行敷設：

    1、將電纜盤放在放線架上（常電纜盤放在樓下，將電纜提拉上去）；
    2、提升用的繩索通過卷繞機與電纜連接；
    3、開動卷繞機將電纜提升上去；
    4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上；
    5、對中間部位進行固定；
    6、將分支線端頭與電流表或斷流器相接；
    7、進行與橫向干線或主干線的連接；

八、施工中的注意事項

預制組裝式分支電纜敷設時需注意以下事項：

    1、事先確認運送方法（車輛大小，停車場等）；
    2、確認預制分支部分是否能安全過貫通孔洞；
    3、采取預防措施，防止提升過程中分支部分被貫通孔洞損傷；
    4、提升過程中不要對分支施加張力；
    5、使用提升用繩索的強度應為電纜重量的四倍以上；
    6、事先考慮避雨對策及空盤的處理方法；
    7、單芯電纜禁止使用鐵質夾具。
