一、產品簡介
預分支電纜是在生產主干電纜時按用戶設計圖紙預制分支線的電纜，是近年來的一項新技術產品。分支線預先制造在主干電纜上，分支線截面大小和分支線長度等是根據設計要求決定。它具有供電安全可靠，絕緣性能好，施工安裝方便，配電成本低，適用范圍廣，品種規格多，安裝環境要求低，設計方便，免維護等優點，在國外已普遍使用，是普通電纜和母線槽理想的更新?lián)Q代產品。它與母線槽對比更具有抗震，防水和耐火的作用，避免了母線槽安裝，維護等繁瑣現象承蒙各有關建筑設計院，大專院校和安裝施工單位等專家的推薦指導下，經國內各類工程實際應用，一次開通成功率達100%，深受用戶一直好評。
二、產品標準
本產品按JB/047-2002《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產。
三、適用范圍
本產品適用于工頻額定電壓0.6/1KV及以下配電線路做配送電能之用。
四、使用特性
◇工頻額定電壓UO/U為0.6/1KV
◇PVC絕緣電纜導體的最高允許工作溫度為70℃，XLPE絕緣電纜導體的最高允許工作溫度為90℃
◇短路時（最長持續時間不超過5S）PVC電纜導體的最高溫度不超過160℃，XLPE電纜導體的最高溫 度不超過250℃
◇電纜敷設時環境溫度應不低于0℃
◇電纜彎曲半徑不小于電纜外徑15倍
◇電纜的主干線和分支線符合相應型號規格的單芯電力電纜的要求
◇主干電纜無接頭、連續性好，大大減少故障點
◇采用工廠預制方式可大幅度減輕現場施工強度，縮短施工敷設時間
◇縮小敷設占用空間，可與其它管道共同敷設
◇分支部采用密封接頭，長期免維護、免保養

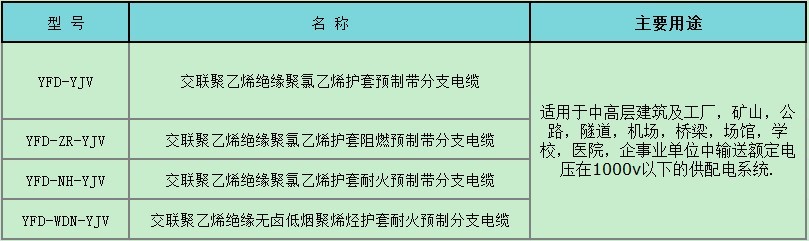

五、預制分支電纜的型號、名稱及主要用途

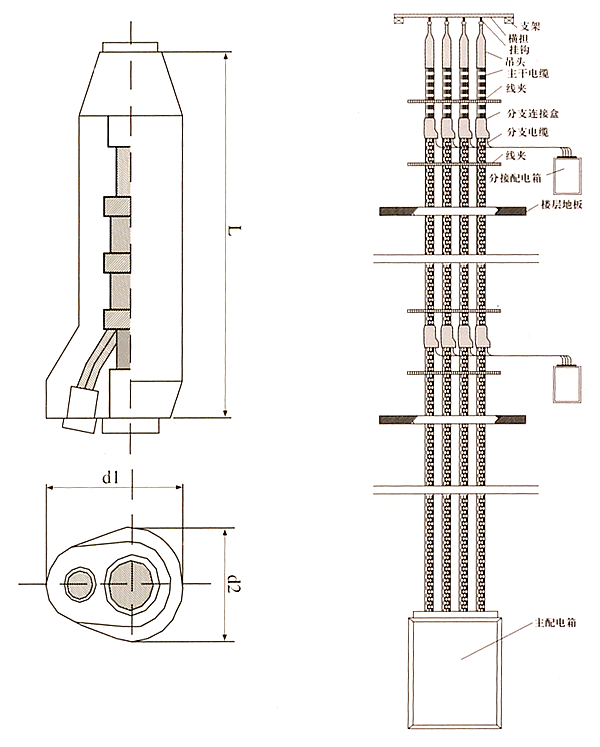

六、分支連接盒結構示意圖、安裝示意圖
七、訂貨須知
為了設計您需要的分支電纜,請?zhí)峁┫铝匈Y料:
1、系統圖System figure 垂直主電纜和各分支電纜的長度，分支連接的布置。
2、配電系統Distributing system 單相雙線，單相三線，3相3線，3相4線和3相5線。
3、垂直主電纜（XLPE/PVC電纜）電纜型號、單芯或單芯擰絞型、導線尺寸、需用直通連接或不需。
4、分支電纜（XLPE/PVC單芯電纜） 導線尺寸。
5、敷設方法--從地面上拉起或由樓頂拉下。
6、上端支承--用或不用電纜夾裝置或懸吊絕緣裝置。
7、附件--夾具、托架等。
8、電纜盤具--允許的電纜盤具尺寸和毛重。
9、其它您認為需要的項目。
八、敷設施工方法
垂直干線的預制組裝方式分支電纜，一般應按以下要領進行敷設：
1、將電纜盤放在放線架上（常電纜盤放在樓下，將電纜提拉上去）；
2、提升用的繩索通過卷繞機與電纜連接；
3、開動卷繞機將電纜提升上去；
4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上；
5、對中間部位進行固定；
6、將分支線端頭與電流表或斷流器相接；
7、進行與橫向干線或主干線的連接；
九、施工中的注意事項
預制組裝式分支電纜敷設時需注意以下事項：
1、事先確認運送方法（車輛大小，停車場等）；
2、確認預制分支部分是否能安全過貫通孔洞；
3、采取預防措施，防止提升過程中分支部分被貫通孔洞損傷；
4、提升過程中不要對分支施加張力；
5、使用提升用繩索的強度應為電纜重量的四倍以上；
6、事先考慮避雨對策及空盤的處理方法；
7、單芯電纜禁止使用鐵質夾具。
